AvMap EKP V - Pantalla multifuncional con GPS

¡Montado en panel y portátil al mismo tiempo!
Incluso cuando está instalado en la cabina, siempre es posible retirar el EKP V del avión para utilizarlo con la batería recargable interna para actualizaciones, planificación de vuelos o sesiones informativas en escuelas de formación.

Ligero y compacto

Una brillante pantalla de 7”, con batería extraíble y receptor GPS incorporado, con un peso de sólo 14,1 Oz, que cubre un área de sólo 4,3” x 6,8” y sólo 0,8” de grosor.

¿Horizontales o verticales? ¡Totalmente personalizable!

Puede elegir la orientación Horizontal o Vertical y puede cambiar el diseño eligiendo qué ver y dónde mostrarlo. Puede configurar diferentes perfiles de aeronave e incluso configurar la tecla física F1.

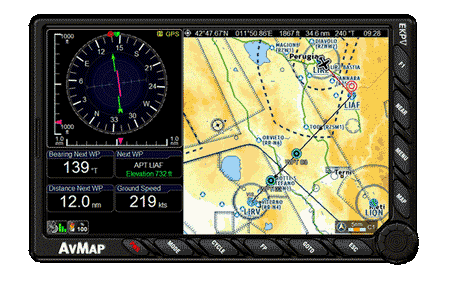

Tecnología de navegación avanzada

Un software integral, resultado de 30 años de know-how en tecnología de navegación y mapas en movimiento. Navegación, bolsa de vuelo electrónica, pantalla de vuelo principal: todo lo que necesita en un solo dispositivo, desarrollado pensando en la seguridad.
El software AvMap proporciona una función de planificación avanzada, un gran conocimiento de la situación y atajos útiles en caso de emergencia.

Mucho más que un mapa en movimiento: ¡una verdadera pantalla multifuncional!

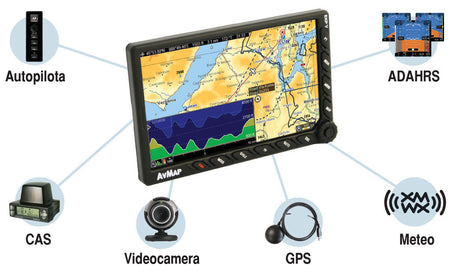

A través de la Cockpit Docking Station, el EKP V puede conectarse a: AvMap A2 ADAHRS, piloto automático, receptor meteorológico, CAS, cámara de vídeo y otros instrumentos, para crear un sistema completo de información de vuelo.

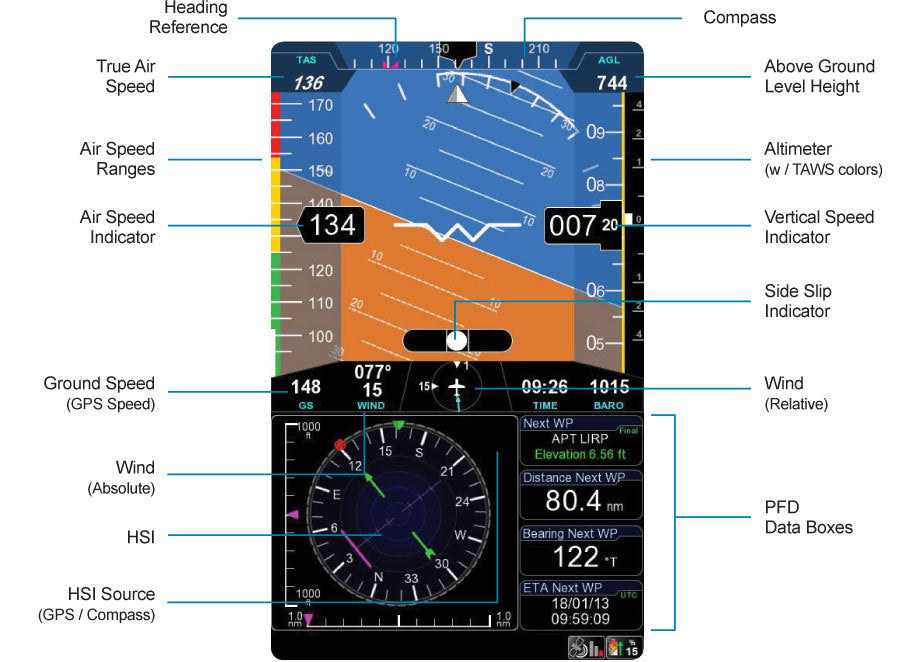

Obtenga velocidad aérea, altitud, actitud y rumbo en la pantalla de 7” del EKP V
Cuando se conecta al módulo A2 ADAHRS, el EKP V se convierte en una pantalla de vuelo primaria con todas las funciones que proporciona:
Velocidad del aire y altitud del sistema estático de Pitot
Información de actitud, deslizamiento lateral y rumbo.
Integración de TAWS en el PFD con indicación de altitud AGL
Indicador de viento con componentes de viento.
Pantalla HSI clara vinculada con la función de planificación de vuelo EKP V
Campos de datos personalizables
Configuración de PFD: referencia de altímetro, referencia de rumbo, aeronave
Valor de referencia de velocidad V específico.

Planificación avanzada

El software AvMap proporciona funciones de planificación avanzadas, resultado de 30 años de experiencia en tecnología de navegación y mapas en movimiento.

Personalización de mapas

Los mapas AvMap están hechos de objetos vectoriales, por lo que es posible personalizarlos, seleccionando qué objetos mostrar en cada escala del mapa. También puede crear tres vistas de mapas personalizadas eligiendo resaltar diferentes datos en cada una y luego cambiar de una vista a otra. otro con un clic en el botón Ciclo.
¡Incluso puedes importar a EKP V tus propios gráficos rasterizados!

Conciencia situacional y seguridad

Navegación, bolsa de vuelo electrónica, pantalla de vuelo principal: todo lo que necesita en un solo dispositivo, desarrollado pensando en la seguridad. Puedes visualizar en el mapa el HSI o el perfil vertical del plan de vuelo, mientras que los colores TAWS y la advertencia del espacio aéreo te ayudan a mantener el control de la situación.

En caso de emergencia, puede buscar rápidamente el aeropuerto más cercano y abrir el diagrama del aeropuerto geoetiquetado y la placa de aproximación, y observar cómo se mueve el ícono del avión.

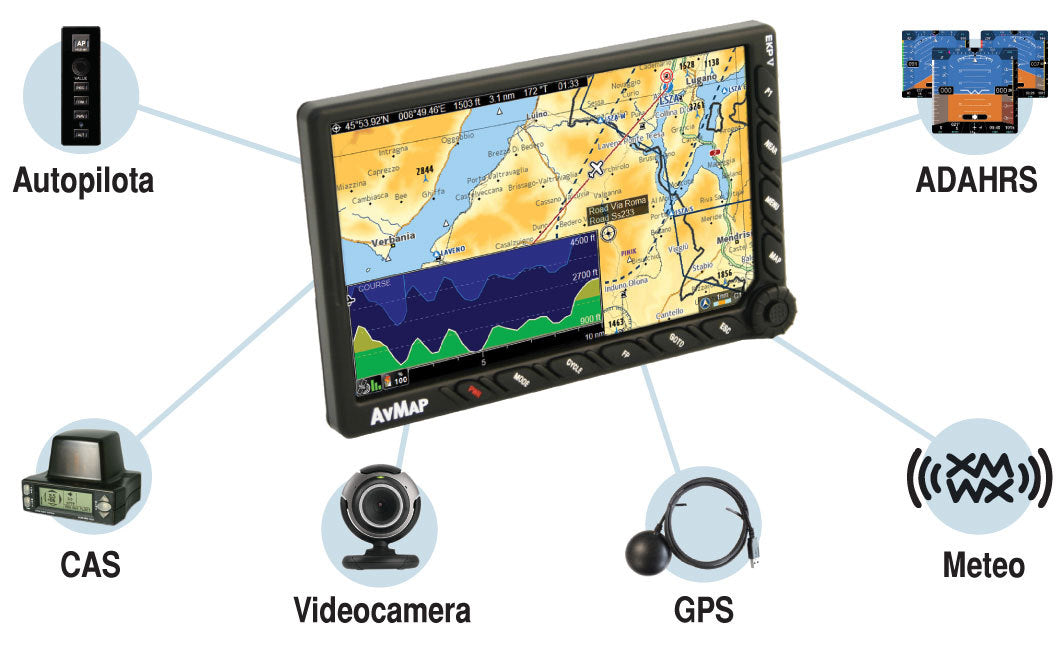

Conexión a instrumentos externos

EKP V es mucho más que un mapa en movimiento: ¡una verdadera pantalla multifuncional!
A través de la estación de acoplamiento inteligente Cockpit, EKP V puede conectarse a: AvMap A2 ADAHRS, piloto automático, receptor meteorológico, CAS, cámara de vídeo y otros instrumentos.

Gestión de contenido

Con AvMap Suite, puede administrar con facilidad el contenido de su EKP V: importe y exporte sus Tracks, Waypoints y Planes de vuelo guardados. Puede importar planes de vuelo desde estos populares servicios de planificación de vuelos: RocketRoute, iFlightPlanner y Google Earth.

Hardware

Dimensiones 4,3” x 6,8” x 0,8”
Peso 14,1 onzas
Pantalla LCD TFT de 7” (16:9), 64k colores
Resolución de pantalla 800 x 480 píxeles
Brillo de la pantalla 600 cd/m2
Control automático de brillo
Receptor GPS integrado de alta sensibilidad
con precisión de posición WAAS
Micro SD precargada con software y mapas.
Fuente de alimentación externa 10/35 V DC con adaptador de cable
Batería de iones de litio, extraíble, recargable
Consumo máximo 10 vatios
Vocero
USB OTG maestro/esclavo
Rango de temperatura: -20+60° operativo / -30°80° almacenamiento
Instalación en cabina: mediante opcional
Kit de soporte para cabina o estación de acoplamiento para cabina

Software

Vista horizontal/vertical
Vision nocturna
Ir al menú inteligente
(cursor, Aeropuertos, VOR, NDB, Intersección, Dirección, PDI, Punto de usuario, LAT LON)
Búsqueda rápida del aeropuerto más cercano
Establecer una dirección postal como destino
Bolsa de vuelo electrónica: información del aeropuerto, diagrama y placa de aproximación.
Capacidad completa de planificación de vuelos, hasta 15 planes de vuelo de hasta 100 tramos cada uno
Página de plan de vuelo con perfil vertical.
Perfil vertical en el mapa
Alarma del espacio aéreo y plan de vuelo. Verificación del espacio aéreo.
Pantalla HSI/RMI completa o dividida con campos de datos
Funciones completas del simulador
Pantalla totalmente personalizable: ¡elige qué ver y dónde!
Listas de verificación editables para preparar su avión para el vuelo
Perfiles personalizables para cada avión con diferentes configuraciones TAWS, configuraciones de mapas, etc.
SAR: Patrones de búsqueda y rescate
Importe y exporte planes de vuelo, waypoints y rutas desde Navigator a la PC
Compatible con los servicios de planificación de vuelos más populares: importe planes de vuelo desde Rocket Route, iFlightplanner y Google Earth
Actualizaciones de software gratuitas

Extensiones disponibles a través de Cockpit Docking Station

EFIS: cuando se conecta al módulo A2 ADAHRS opcional
Tráfico: cuando está conectado al receptor opcional de sistemas para evitar colisiones
Vídeo: cuando se conecta a una cámara de vídeo opcional
Información meteorológica: cuando se conecta a un receptor meteorológico opcional como XM WX Wxworx (función no disponible en Australia)

Mapas

Base de datos Jeppesen
Base de datos de calles por AQUÍ
Diagramas de aeropuerto
Placas de aproximación
Cartas FAA VFR (solo Norteamérica)
Visualización selectiva: seleccione qué datos mostrar en cada escala del mapa
Generador de ciclos de mapas: cree 3 vistas de mapas personalizadas eligiendo los objetos que se mostrarán
Importe sus propios gráficos a través de AvMap Suite
